Allen Bradley PowerFlex 4 Drives Product Selection
Oct 17,2022 | simplybuy industrial

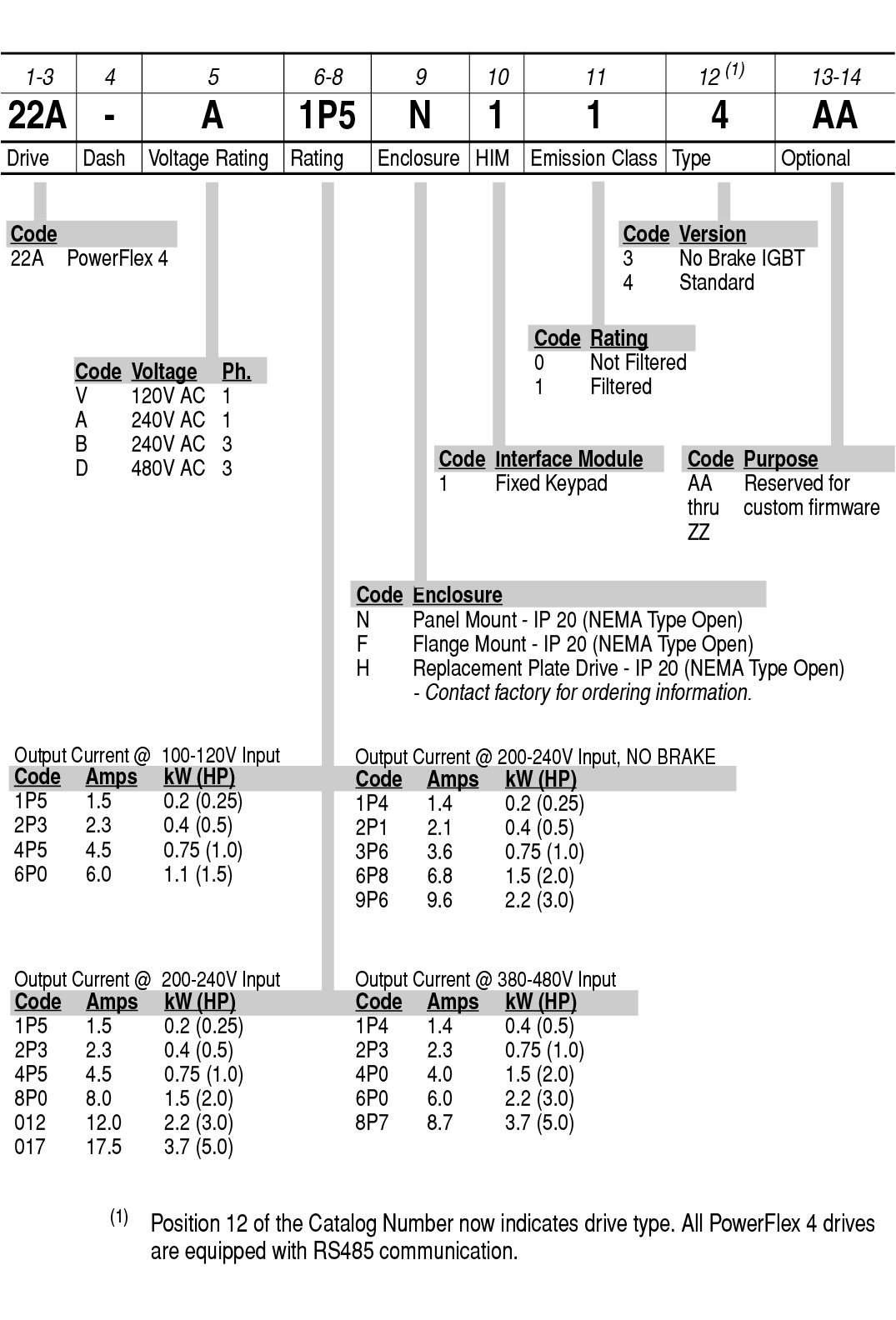

PowerFlex 4 Drives
Drive Ratings | Catalog Number | |||||
Input Voltage | kW | HP | Output Current |
Panel Mount | Flange Mount (1) | Frame Size |
120V 50/60 Hz 1-Phase No Filter |
0.2 | 0.25 | 1.5A | 22A-V1P5N104 | 22A-V1P5F104 | A |
0.4 | 0.5 | 2.3A | 22A-V2P3N104 | 22A-V2P3F104 | A | |
0.75 | 1.0 | 4.5A | 22A-V4P5N104 | 22A-V4P5F104 | B | |
1.1 | 1.5 | 6.0A | 22A-V6P0N104 | 22A-V6P0F104 | B | |
240V 50/60 Hz |
0.2 | 0.25 | 1.4A | 22A-A1P4N113 | – | A |
0.4 | 0.5 | 2.1A | 22A-A2P1N113 | – | A | |
0.75 | 1.0 | 3.6A | 22A-A3P6N113 | – | A | |
1.5 | 2.0 | 6.8A | 22A-A6P8N113 | – | B | |
2.2 | 3.0 | 9.6A | 22A-A9P6N113 | – | B | |
240V 50/60 Hz 1-Phase NO BRAKE No Filter |
0.2 | 0.25 | 1.4A | 22A-A1P4N103 | 22A-A1P4F103 | A |
0.4 | 0.5 | 2.1A | 22A-A2P1N103 | 22A-A2P1F103 | A | |
0.75 | 1.0 | 3.6A | 22A-A3P6N103 | 22A-A3P6F103 | A | |
1.5 | 2.0 | 6.8A | 22A-A6P8N103 | 22A-A6P8F103 | B | |
2.2 | 3.0 | 9.6A | 22A-A9P6N103 | 22A-A9P6F103 | B | |
240V 50/60 Hz 1-Phase With Integral “S Type” EMC Filter |
0.2 | 0.25 | 1.5A | 22A-A1P5N114 | – | A |
0.4 | 0.5 | 2.3A | 22A-A2P3N114 | – | A | |
0.75 | 1.0 | 4.5A | 22A-A4P5N114 | – | A | |
1.5 | 2.0 | 8.0A | 22A-A8P0N114 | – | B | |
240V 50/60 Hz 1-Phase No Filter |
0.2 | 0.25 | 1.5A | 22A-A1P5N104 | 22A-A1P5F104 | A |
0.4 | 0.5 | 2.3A | 22A-A2P3N104 | 22A-A2P3F104 | A | |
0.75 | 1.0 | 4.5A | 22A-A4P5N104 | 22A-A4P5F104 | A | |
1.5 | 2.0 | 8.0A | 22A-A8P0N104 | 22A-A8P0F104 | B | |
240V 50/60 Hz 3-Phase No Filter |
0.2 | 0.25 | 1.5A | 22A-B1P5N104 | 22A-B1P5F104 | A |
0.4 | 0.5 | 2.3A | 22A-B2P3N104 | 22A-B2P3F104 | A | |
0.75 | 1.0 | 4.5A | 22A-B4P5N104 | 22A-B4P5F104 | A | |
1.5 | 2.0 | 8.0A | 22A-B8P0N104 | 22A-B8P0F104 | A | |
2.2 | 3.0 | 12.0A | 22A-B012N104 | 22A-B012F104 | B | |
3.7 | 5.0 | 17.5A | 22A-B017N104 | 22A-B017F104 | B | |
480V 50/60 Hz 3-Phase No Filter |
0.4 | 0.5 | 1.4A | 22A-D1P4N104 | 22A-D1P4F104 | A |
0.75 | 1.0 | 2.3A | 22A-D2P3N104 | 22A-D2P3F104 | A | |
1.5 | 2.0 | 4.0A | 22A-D4P0N104 | 22A-D4P0F104 | A | |
2.2 | 3.0 | 6.0A | 22A-D6P0N104 | 22A-D6P0F104 | B | |
3.7 | 5.0 | 8.7A | 22A-D8P7N104 | 22A-D8P7F104 | B | |
(1) Replacement Plate drives are also available. Contact factory for ordering information. |
